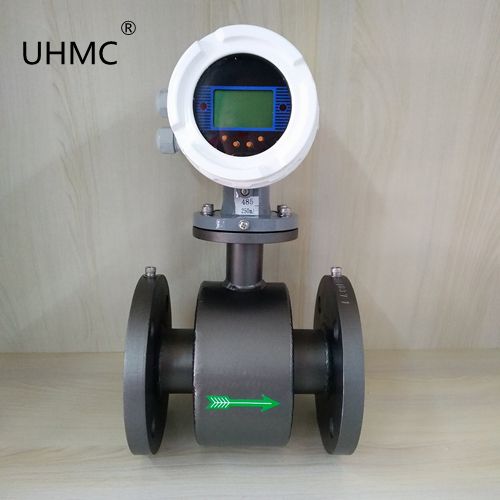

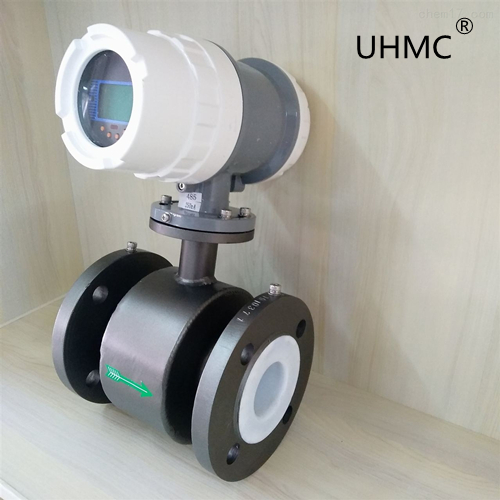

有恒（UHMC）泥浆纸浆矿浆智能一体式电磁流量计UHLDG型

当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小由下式确定：

Ex=BDv －－－－－－－－－－－－－－－－式（ 1）

式（ 1）中

Ex— 感应电势， V；

B—磁感应强度， T

D— 管道内径， m

v— 液体的平均流速， m/s

然而体积流量qv 等于流体的流速v 与管道截面积（ πD2）/4 的乘积，将式（ 1）代入

该式得：

Qv=(π D/4B)* Ex －－－－－－－－ -式（ 2）

由上式可知，在管道直径D 己定且保持磁感应强度B 不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极， 就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时， 导电液体切割磁力线产生感应电势， 此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：

E=B·V·D·K

式中： E－感应电势；

K－与磁场分布及轴向长度有关的系数；

B－磁感应强度；

V－导电液体平均流速；

D－电极间距；（测量管内直径）

传感器将感应电势E 作为流量信号， 传送到转换器， 经放大， 变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA 输出，报警输出及频率输出，并设有RS－485 等通讯接口，并支持HART 和MODBUS 协议。

注：不同电磁流量计参数略有差异，使用时请务必查看说明书。

根据法拉第电磁感应定律，在磁感应强度为B 的均匀磁场中，垂直于磁场方向放一个内径为D 的不导磁管道，当导电液体在管道中以流速v 流动时，导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明， 只要管道内流速分布为轴对称分布，两电极之间产生感生电动势：

e=KBDv (3-36)

式中， v 为管道截面上的平均流速， k 为仪表常数。由此可得管道的体积流量为：

qv= π eD/4KB (3-37)

由上式可见，体积流量qv 与感应电动势e 和测量管内径D 成线性关系，与磁场的磁感应强度B 成反比，与其它物理参数无关。这就是电磁流量计的测量原理。

需要说明的是，要使式(3— 37) 严格成立，必须使电磁流量计测量条件满足下列假定：

①磁场是均匀分布的恒定磁场;

②被测流体的流速轴对称分布;

③被测液体是非磁性的;

④被测液体的电导率均匀且各向同性
