详细信息

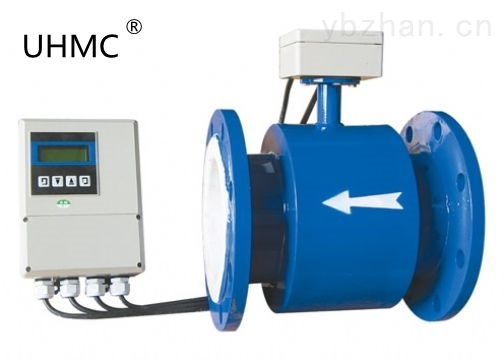

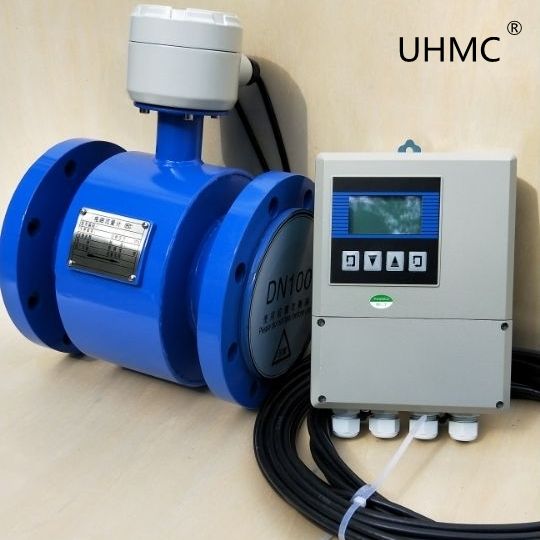

分体式弱酸碱液防腐型电磁流量计的测量原理是基于法拉第电磁感应定律，分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由 屏蔽电缆 连接。分体电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。其管道内无可动部件，无阻流部件，量测中几乎没有附加压力损失。因此，使用该流量计来测量流量数据是很可靠的。
分体式弱酸碱液防腐型电磁流量计产品特点
■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达1500：1
■超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
■采用16位嵌入式微处理器，运算速度快, 精度高，流量测量的稳定性高，功耗低。
■采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
■管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
■在现场可根据用户实际需要在线修改量程。
■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
■具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
■内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
分体电磁流量计技术参数
公称通径（mm）：（特殊规格定制）管道式四氟衬里：DN10～DN2600；管道式橡胶衬里：DN40～DN2600
流动方向：正，反，净流量
量程比：1500：1
重复性误差：测量值的±0.1%
精度等级：管道式：0.5级，1.0级
被测介质温度：普通橡胶衬里：－20～＋60℃； 高温橡胶衬里：－20～＋90℃ ；聚四氟乙稀衬里：－30～＋100℃ ；高温型四氟衬里：－20～＋180℃
额定工作压力：（高压可定制）DN6－DN80：≤4.0MPa；DN100－DN250：≤1.6MPa；DN300－DN2600：≤1.0MPa
流速范围：0.1－15m/s
电导率范围：被测流体电导率≥5μs/cm
电流输出：负载电阻0～10mA：0～1.5kΩ ； 4～20mA：0～750 kΩ
数字频率输出：输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极的大电流为250mA
供电电源：AC220V或DC24V
要求直管段长度：上游≥5DN，下游≥2DN
连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级：EXdIIBT4
防护等级：IP65，特殊订制*高可达IP68
环境温度：－25～＋60℃
相对温度：5%～95%
消耗总功率：小于20W
智能电磁流量计仪表选型
1.适合测量介质：导电液体
2. 智能电磁流量计测量范围的选择
内径（mm）10 15 20 25 32 40 50 65
Qmin（m3/h）0.0283 0.0636 0.12 0.176 0.29 0.452 0.7 1.19
Qmax（m3/h） 4.24 9.54 16.96 26.5 43.42 67.85 106.0 179.0
内径（mm）80 100 125 150 200 250 300 350
Qmin（m3/h）1.8 2.82 4.41 6.36 11.3 17.6 25.4 34.6
Qmax（m3/h）271.0 424.0 662.0 954.0 1690 2650 3810 5190
内径（mm）400 450 500 550 600 700 800 900
Qmin（m3/h）45.2 57.2 77.6 85.5 101.0 138.0 180.0 229.0
Qmax（m3/h）6780 8570 10600 12800 15200 20700 27100 34300
内径（mm）1000 1100 1200 1400 1600 1800 2000 2200
Qmin（m3/h）282.0 342.0 407.0 554.1 732.7 916.0 1131.0 1368.4
Qmax（m3/h）42400 51300 61000 83121 108566 137404 169635 205258
-
