详细信息

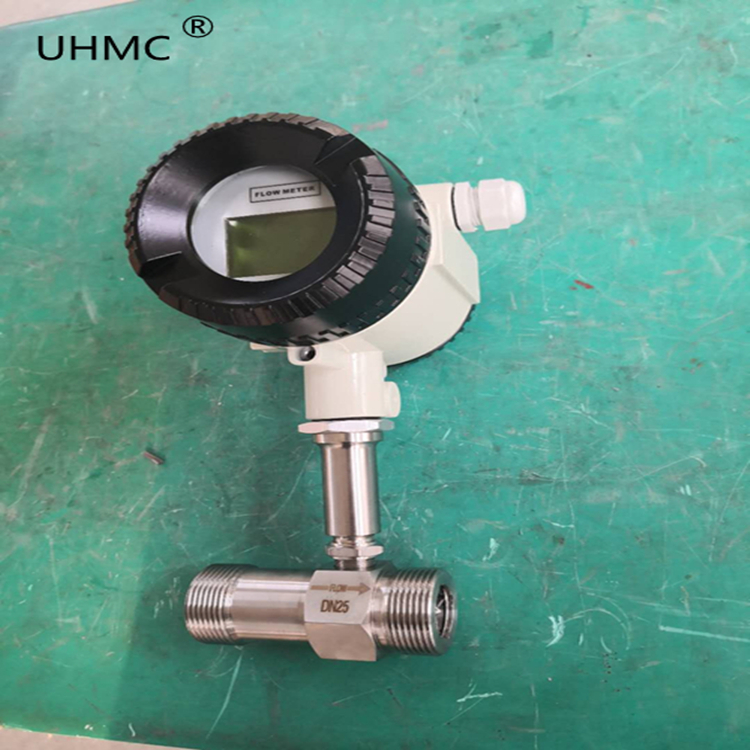

UH-LWGY型螺纹连接液体涡轮流量计是由流量传感器与显示仪表配套组成智能涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
UH-LWGY型螺纹连接液体涡轮流量计是在所测量流体是沿着管道方向流动，并且是会冲撞涡轮叶片时，就会有与流量、流速与流体密度成其有比例的作用是在涡轮的叶片上，推动涡轮进行旋转。在流量计涡轮旋转同时，叶片会切割有电磁铁产生有了磁力线改变了涡轮流量计线圈的磁通量。涡轮流量计是有其涡轮、轴承、显示仪表与前置放大器所构成的，如果在被测量流体有冲击涡轮叶片时，就会使流量计的涡轮发生旋转。
选型技术指标选型 LWGY □□ □ □ □ □ □ □ 说 明 公
称
通
径4 4mm，普通涡轮流量范围0.04~0.25m3/h 6 6mm，普通涡轮流量范围0.1~0.6m3/h 10 10mm，普通涡轮流量范围0.2~1.2m3/h 15 15mm，普通涡轮流量范围0.6~6m3/h 20 20mm，普通涡轮流量范围0.8-8m3/h 25 25mm，普通涡轮流量范围1~10m3/h 32 32mm，普通涡轮流量范围1.6-16m3/h 40 40mm，普通涡轮流量范围2~20m3/h 50 50mm，普通涡轮流量范围4~40m3/h 65 65mm，普通涡轮流量范围8-80m3/h 80 80mm，普通涡轮流量范围10~100m3/h 100 100mm，普通涡轮流量范围20~200m3/h 125 125mm，普通涡轮流量范围25-250m3/h 150 150mm，普通涡轮流量范围30~300m3/h 200 200mm，普通涡轮流量范围80~800m3/h 涡轮类型 LWGY-N 基本型，+5-24DCV供电，脉冲数出 LWGY-A 4~20mA两线制电流输出，远传変送型 LWGY-B 电池供电现场显示型 LWGY-C 现场显示/4~20mA 二线制电流输出 LWGY-C1 现场显示/RS485通讯协议 LWGY-C2 现场显示/ HART通讯协议 精度等级 05 精度0.5级 10 精度1.0级 量程类型 W 宽量程涡轮 S 标准量程涡轮 材质 S 304不锈钢 L 316（L）不锈钢 防爆要求 N N或无标记为非防爆 E 防爆型（ExdIIBT6） 压力等级 N 常规 H(x) 参照说明书 涡轮流量传感器选型举例：
LWGY-15N/05S/SENF，说明：DN15液体涡轮，脉冲输出型，精度0.5级，标准量程，防爆，常压，法兰连接。
DN 4—DN40口径的流量计为螺纹连接，大工作压力为6.3Mpa; DN50—DN200口径的流量计为法兰连接, 大工作压力为2.5Mpa;DN 4—DN10口径的流量计带有前后直管段、过滤器。DN15以上口径的流量计我公司可配套前后直管段。
(2) 介质温度：-20～＋120℃.
(3) 环境温度：-20～＋55℃.
(4) 供电电源：电压：+5-24VDC, 电流：≤10mA.
(5) 传输距离：流量计至显示仪表的距离可达1000m.
流量计接口尺寸对照表型号 公称通径
（mm）L(mm) H(mm) G Lˊ(mm) D(mm) d(mm) 孔数 LWGY-4 4 275 145 G1/2 215 LWGY-6 6 275 145 G1/2 215 LWGY-10 10 455 165 G1/2 350 LWGY-15 15 75 173 G1 LWGY-25 25 100 180 G5/4 LWGY-40 40 140 178 G2 LWGY-50 50 150 252 Ф125 Ф18 4 LWGY-80 80 200 287 Ф160 Ф18 8 LWGY-100 100 220 322 Ф180 Ф18 8
-
上海有恒测控技术有限公司
涡街流量计，电磁流量计，涡轮流量计，热式气体质量流量计，空气质量流量计，流量开关，空气流量计，气体质量流量计...
（UHMC）有恒螺纹连接液体涡轮流量计UHLWGY
页面价格仅供参考，具体请联系报价起批量 价格 - 1-4 台
￥1750.00 - ≧5 台
￥1650.00
- 产品型号：UHLWGY
- 品 牌：（UHMC）有恒
- 所 在 地：上海
- 更新日期：2023-08-18
选择 1台起售 ￥1750.00 库存充足 -+合计：1台总价：1750.00元上海有恒测控技术有限公司 地址： 上海市奉贤区程普路377号内容声明：谷瀑为第三方平台及互联网信息服务提供者，谷瀑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布，其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前通过谷瀑与店铺经营者沟通确认；谷瀑上存在海量店铺，如您发现店铺内有任何违法/侵权信息，请在谷瀑首页底栏投诉通道进行投诉。
