热式气体质量流量计是采用热传导原理：直接测量气体的质量，不需要温度、压力补偿，是一种气体流量测量仪表，它代表了气体流量测量的发展趋势。热式气体质量流量计传感器部分由两个基准级铂电阻温度传感器组成，采用桥式环路，一个传感器测量流体温度，另一个传感器为加热元件，维持高于流体温度的恒温差，即气体流过加热元件时将热量带走，带走的热量与气体的流速和气体的密度成正比。为了保持两个温度传感器的固定温差需要电路对加热元件提供更多的功率，电路中输出功率的大小与流体的质量有关，由此测量流量。热式气体质量流量广泛应用于电力、石油天然气、环保、冶金、食品、造纸、医药等行业单一气体和固体比例多组份气体的流量测量。
UHMF型热式气体质量流量计的技术参数性能 技术参数 测量介质 各种气体（乙炔除外） 管径范围 DN15-4000mm 流速范围 0.1-100m/s 准确度 ±1.5-2.5% 工作温度 传感器：-40~200℃ 转换器：-20~45℃ 工作压力 插入式 介质压力≤1.6MPa 管段式 介质压力≤4.0MPa 特殊压力可定制 供电电源 一体式DC24V或者AC220V≤18W 分体式AC220V≤19W 响应速度 1S 输出信号 4-20mA输出（光电隔离，大负载500Ω）、脉冲、RS-485（光电隔离）、HART协议 报警 1-2路继电器常开触点、10A/220V/AC、5A/30V/DC 结构形式 插入式和管道式 供货类型 分体型和一体型 管道材质 不锈钢、碳钢、塑料等 现场显示 四行汉字液晶显示 显示内容 质量流量、标准体积流量
流速、瞬时流量和累积流量防护等级 IP65 传感器材质 不锈钢（316L）
常用气体量程上限（Nm3/h）（下表可扩展）
口径(mm) 空气
氮气（N2） 氧气（O2） 氢气(H2)
15 65 65 32 10
25 175 175 89 28
32 290 290 144 45
40 450 450 226 70
50 700 700 352 110
65 1200 1200 600 185
80 1800 1800 900 280
100 2800 2800 1420 470
125 4400 4400 2210 700
3200 940
200 10000 10000 5650 1880
250 17000 17000 8830 2820
300 25000 25000 12720 4060
400 45000 45000 22608 7200
500 70000 70000 35325 11280
600 100000 100000 50638 16300
700 135000 135000 69240 22100
800 180000 180000 90432 29000
900 220000 220000 114500 77807
1000 280000 280000 141300 81120
1200 400000 400000 203480 91972
1500 600000 600000 318000 101520
2000 700000 700000 565200 180480
安装要求：
1) 在安装精简型热式气体质量流量计前请确认管道的实际内径和壁厚。
2) 将热式气体质量流量计的其余部分一起装入专用球阀内，根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。
3) 转动传感器连杆，使标记箭头与介质流动方向相同。
4) 根据现场测得的数据换算出在传感器连接杆上的相应刻度，锁紧螺母即可。
5) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装，满足你现场实际需要。
-
上海有恒测控技术有限公司
涡街流量计，电磁流量计，涡轮流量计，热式气体质量流量计，空气质量流量计，流量开关，空气流量计，气体质量流量计...

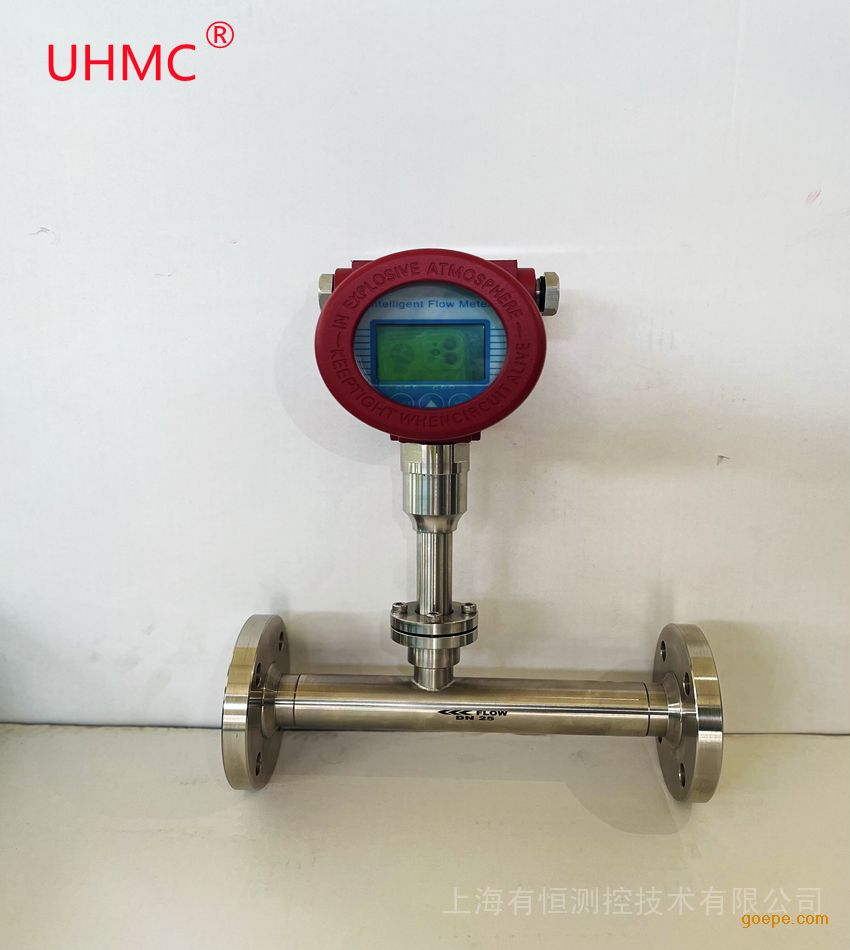

UHMC有恒氮气氩气热式气体质量流量计选型UHMF型
