涡街流量计的种类有很多，说起插入式涡街流量计是不是有点陌生了？大家有所不知，仪表研发技术人员通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出*佳的探头形状、壁厚、高度、探头杆直径及与之相配套的压电晶体。再利用数控车床技术进行加工，以确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而*大限度的克服涡街流量计存在的固有自震荡频率对信号的影响这个通病。
插入式涡街流量计的工作原理是以卡门和斯特罗哈尔有关旋涡的产生和流量关系的理论为依据来测量蒸汽，气体及低粘度液体的流量。如图-所示，在表体中垂直插入一根三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面交替产生方向相反有规律的卡门旋涡，其旋涡的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数，就可以测算出流体流速，再根据表体口径计算出被测介质的体积流量。
技术参数如下：
环境温度: (-40～55)℃ ;
相对湿度: (5～90)% ;
大气压力: (86—106)Kpa
公称通径: (15～1500)ｍｍ（大于200mm为插入式结构）；
测量介质: 液体、气体、蒸汽;
公称压力: 1.6Mpa 2.5Mpa 4.0Mpa
介质温度: (-40～+350)℃;
精度等级: 0.5级,1.0级1.5级,2.5级;
线性度: ≤±1.5％;
重复性: ≤0.5％,≤1.0% ;
输出信号: 电压脉冲;
(4～20)mA DC（两线制）;;
供电电源: 电压脉冲 12V DC或24V DC;
电流型 24V DC
智能电流型 24V DC
智能电池型 3.6V DC
负载电阻: *大负载电阻不超过350Ω。
本体材质: 304不锈钢
连接方式: (15～300)mm 法兰卡装式结构;
(200～1500)mm 为插入式结构;
保护等级: IP65, IP67 ;
电缆接口: PG10
防爆类型: 本安型; 隔爆型
防爆标志: iaⅡCT6; dIIBT4
在众多的流量计中，涡街流量计的经济性较好，是一种经济实惠的流量计。涡街流量计的基本性能处于中等偏上水平，购置费低于质量式、电磁式、容积式等，而安装、运行、维护费低于节流式、容积式、涡轮式等，如仅作为控制系统检测仪表可采用干校方式节省周期校验费用。那么插入式涡街流量计的优点是抗振性能特别好，无零点漂移，可靠性高，限度的克服涡街流量计存在的固有自振荡频率对信号的影响。紧接着说说插入式涡街流量计的安装方法，在管道上用气焊开一个略小于φ100mm的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利。在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。将球阀及传感器安装在焊接好的法兰上。调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致。均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)。检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复上一步骤。
-
上海有恒测控技术有限公司
涡街流量计，电磁流量计，涡轮流量计，热式气体质量流量计，空气质量流量计，流量开关，空气流量计，气体质量流量计...

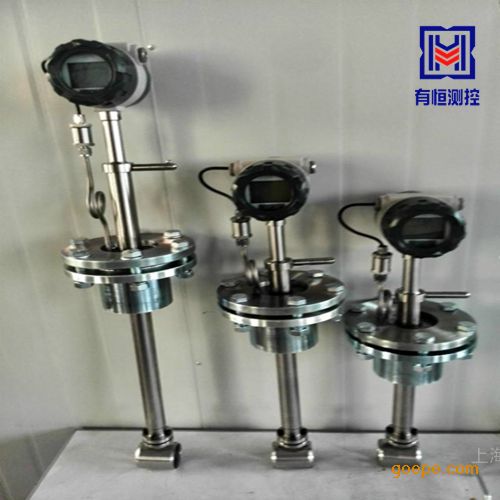

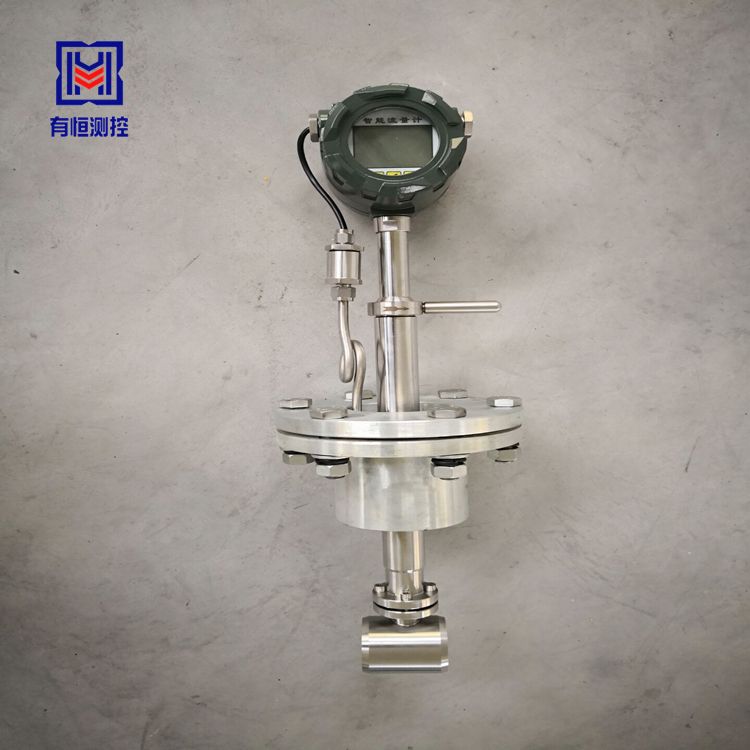

有恒测控高精度一体插入式涡街流量计UHLUGB系列
