一、LUGB卫生型卡箍连接蒸汽流量计概述
LUGB型涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
二、LUGB卫生型卡箍连接蒸汽流量计特点
1、具有较宽的测量量程范围、精确度高、压损小， 具有高可靠性和长期稳定性。
2、结构简单，安装维护方便，无可动部件、无机械磨损。
3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
4、常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。
三、LUGB卫生型卡箍连接蒸汽流量计技术参数
1、测量介质：液体、一般气体、蒸汽
2、公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货
3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高温）、-40～350℃（再高温）
4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
5、精 度：±1%R，±1.5%R（满管式） ±1.5%R，±2.5%R（插入式）
6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）、3.6V锂电池、双供电
7、本体材质：304(其它材料协议供货)
8、防护等级：IP65(其它防护等级协议供货)
9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。
四、LUGB卫生型卡箍连接蒸汽流量计测量范围表仪表口径
(mm)液体 气体/蒸汽 测量范围
(m3/h)输出频率范围
(Hz)测量范围
(m3/h)输出频率范围
(Hz)20 1~7 37~260 6~30 226~1130 25 1.6~10 32~214 9~55 190~1178 32 2.1~15 17~150 15~130 150~1296 40 2.5~25 13~130 22~200 115~1011 50 3.5~35 9~93 36~320 96~854 65 6.5~68 8~82 50~480 61~583 80 10~100 6~65 70~628 45~402 100 15~150 5~50 130~1100 43~367 125 27~275 5~47 200~1700 33~290 150 40~350 4~33 280~2240 27~221 200 80~650 3~26 580~4200 24~167 250 120~950 3~19 970~5500 20~112 300 180~1800 2~22 1460~8000 17~95 (400) 180～3000 5.6～87 2750～27000 85～880 (500) 300～4500 5.6～88 4300～43000 85～880 (600) 450～6500 5.7～89 6100～61000 85～880 (800) 750～10000 5.7～88 11000～110000 85～880 (1000) 1200～17000 5.8～88 17000～170000 85～880 注：表中(400)～(1000)口径为插入式
五、LUGB温压补偿一体化蒸汽流量计安装环境的要求
1、安装场所应不能有强烈震动和强磁干扰。泵或阀等引起的管道振动将造成测量误差，严重时甚至影响仪表的正常测量，须在其上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗振效果。
2、避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。在测量蒸汽等高温介质时，为防止转换器温度过高，应进行隔热处理，确保流量计外壳暴露在外，以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。
注：建议流量计本体不包裹保温层，以确保散热的效果。
3、避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4、防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所，传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
5、流量计应尽量避免安装在架空较长的管道上，由于管道的下垂容易造成流量计与法兰间的密封泄漏。若必须安装时，须在流量计的上下游2D处分别设置管道支撑点。
6、仪表*好安装在室内，室外应注意防水，防潮及防晒，使用防护罩遮阳，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入表壳内。
防水接线示意图
7、流量计应避免安装在阀门出口较近处，否则阀门的开关会影响流量计的寿命。
严重时会损坏流量计。为方便维修，应安装旁通管道，特别是某些生产过程中不能中间停止流体的场合。
8、请保证管道内介质处于满管状态，流量计可以安装在水平或者垂直管道上，如果安装在垂直管道上，被测介质是液体时须自下往上流动。
9、流量计的上游不应设置流量调节阀，而是把流量调节阀放在流量计的下游。
10、仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度，具体请参照后续详细介绍。
2.安装使用注意事项：
1、流量计的流向箭头方向应于管道内流体流动的方向一致。
2、安装流量计的管道要符合本说明书规定的前后直管段（如下3.仪表管道安装要求），否则会影响流量计的测量精度，严重时会损坏流量计。
3、安装流量计时，在电焊法兰或者管道的过程中，流量计须不在管道上，以免损坏流量计的内部配件。
4、流量计运行前仔细检查流量计的安装及接线等是否正确无误。
5、如是DC24V供电的流量计，务必先提前用万用表检测DC24V的供电电源是否含有交流电成分，如含有交流电成分则千万不要接线，会造成线路板烧坏，无法使用；请务必保证供电电源是DC24V。
5、接通电源后观察液晶屏幕是否有流量显示。
6、缓慢打开阀门，打开时间不小于2分钟，到一个较小的压力时停止，观察传感器周围是否有泄漏现象，并观察液晶屏幕是否有流量显示。
7、若情况正常，则开大阀门，稳定一段时间后，观察液晶屏幕显示的流量是否正常。
3.仪表管道安装要求：
涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。
仪表的上下游直管段长度要求：
注：
1、DN为仪表口径，单位mm
2、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
3、上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。
4、仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。
5、测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过55℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
6、仪表在在管道上可以水平、垂直或倾斜安装。
-
上海有恒测控技术有限公司
涡街流量计，电磁流量计，涡轮流量计，热式气体质量流量计，空气质量流量计，流量开关，空气流量计，气体质量流量计...

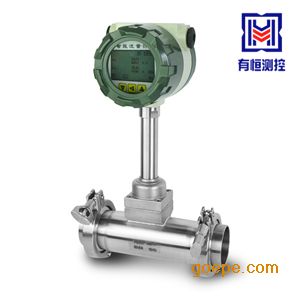

有恒测控卫生型卡箍连接蒸汽涡街流量计UHLUGB
