详细信息
一、 玻璃转子流量计概述
上海有恒测控LZB玻璃管转子流量计(以下简称流量计)主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、造纸、环保及科学研究等部门中，用来测量气体或液体介质的单相非脉动的流量。耐腐蚀型流量计主要用于有腐蚀性液体，气体介质计量等部门的物质生产工艺过程中用来检测强酸(氢氟酸除外)、强碱、氧化计，强氧化性酸，有机溶剂和其它具有腐蚀性气体或液体介质的单相非脉动饿流量。
二、上海有恒玻璃管转子流量计原理与结构
流量计的主要测量元件为一根小端向下、大端想上垂直安装的锥形玻璃管及在其内可以向下移动的浮子。当流体自下而上流经锥玻璃时，在浮子上、下之间产生压差、浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力、浮力及粘性力三者的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量流度。流量计的读数按图1所示的读数位置读取出示值。

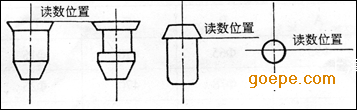

图1 浮子读数位置图

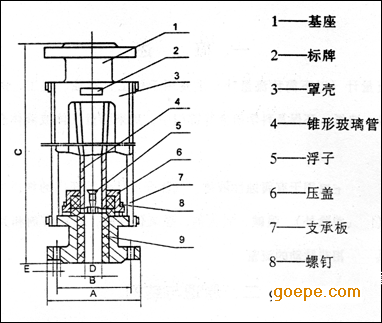

我厂生产的流量计有基型LZB系列。它们主要有锥形玻璃管、浮子、上基座、下基座、上止档、下止档、支承板、外罩、密封圈等组成。均采用法兰接(法兰接GB2555—81铸铁法兰规定)。通径50mm以上流量计带导杆，能使浮子上下移动稳定，并保护锥形玻璃管，以免碰损。结构见图2—1，外型与连接尺寸见表1，
技术参数见表2。
表1 LZB-15F-100F LZB-15～100 外型安装尺寸
口径(mm) 尺寸(mm)
A B C D E
15 Φ95 Φ65 470 Φ15 4-Φ14
25 Φ105 Φ78 470 Φ25 4-Φ14
40 Φ145 Φ110 570 Φ40 4-Φ18
50 Φ160 Φ125 570 Φ50 4-Φ18
80 Φ185 Φ150 660 Φ80 4-Φ18
100 Φ205 Φ170 660 Φ100 4-Φ18
表2 基型LZB系列 玻璃转子流量计技术参数
型号 LZB-15 LZB-25 LZB-40 LZB-50 LZB-80 LZB-100
公称通径(mm) Φ15 Φ25 Φ40 Φ50 Φ80 Φ100
测量比 1:10 1:10 1:10 1:10 1:10 1:5(气) 1:5
工作压力(MPa) ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.4 ≤0.4
精度等级 2.5 1.5 1.5 1.5 1.5 1.5
流量范围 液体(m3/h) 16-160(L/h) 40-400(L/h) 0.16-1.6 0.4-4.0 1-10 5-25
25-250(L/h) 60-600(L/h) 0.25-2.5 0.6-6.0 1.6-16 8-40
40-400(L/h) 100-1000(L/h)
气体 (NM3/h) 0.25-2.5 1-10 4-40 10-100 50-250 120-600
0.4-4.0 1.6-16 6-66 16-160 80-400 200-1000
0.6-6.0 2.5-25
表3 耐腐型玻璃转子流量计技术参数
型号 LZB-15F LZB-25F LZB-40F LZB-50F LZB-80F LZB-100F
公称通径(mm) Φ15 Φ25 Φ40 Φ50 Φ80 Φ100
测量比 1:10 1:10 1:10 1:10 1:10 1:5(气) 1:5
工作压力(MPa) ≤0.6 ≤0.6 ≤0.6 ≤0.4 ≤0.4 ≤0.4
精度等级 4 2.5 2.5 2.5 2.5 2.5
流量范围 液体(m3/h) 16-160(L/h) 40-400(L/h) 0.16-1.6 0.4-4.0 1-10 5-25
25-250(L/h) 60-600(L/h) 0.25-2.5 0.6-6.0 1.6-16 8-40
40-400(L/h) 100-1000(L/h)
气体 (NM3/h) 0.25-2.5 1-10 4.0-40 10-100 50-250 120-600
0.4-4.0 1.6-16 6.0-66 16-160 80-400 200-1000
0.6-6.0 2.5-25
-
